지오멤브레인 현장 품질 관리 체크리스트: 엔지니어링 가이드

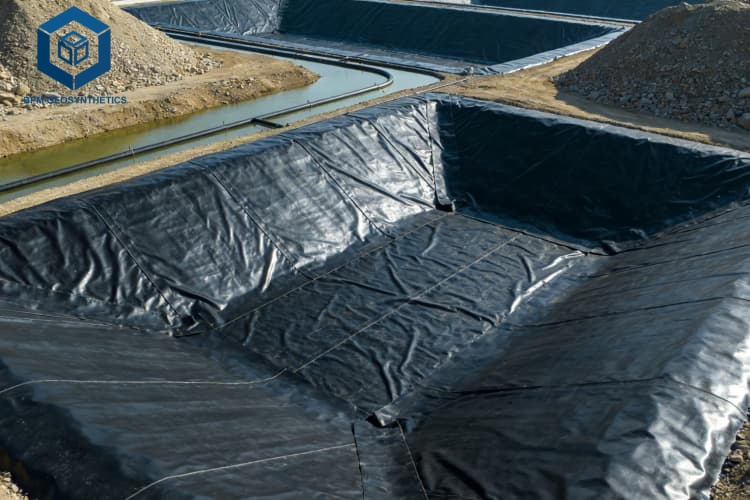

지오멤브레인 현장 품질 관리 체크리스트란 무엇입니까?
에이지오멤브레인 현장 품질 관리 체크리스트HDPE 또는 LLDPE 지오멤브레인 설치가 프로젝트 사양, 규제 요구 사항 및 산업 표준(GRI GM17, ASTM)을 충족하는지 확인하는 데 사용되는 체계적인 엔지니어링 문서입니다. 토목 엔지니어, EPC 계약자 및 조달 관리자에게 지오멤브레인 현장 품질 관리 체크리스트는 누출을 방지하고 솔기 무결성을 보장하며 50~100년 이상의 설계 수명을 달성하는 데 매우 중요합니다. 체크리스트에는 지반 준비(평탄도 2mm/2m 이하, 돌 제거), 패널 배치(주름 관리, 겹침 치수), 심 용접(온도, 속도, 압력), 비파괴 테스트(공기 채널, 진공 상자, 스파크 테스트), 파괴 테스트(ASTM D6392에 따른 박리 및 전단) 및 최종 덮개 배치가 포함됩니다. 이 가이드는 매립지 라이너, 광산 더미 침출 패드 및 연못 라이너에 대한 허용 기준, 유지 지점 및 문서 요구 사항이 포함된 포괄적인 지오멤브레인 현장 품질 관리 체크리스트를 제공합니다.
지오멤브레인 현장 품질 관리 체크리스트에 대한 기술 사양
아래 표는 GRI GM17 및 ASTM 표준에 따른 지오멤브레인 현장 품질 관리 체크리스트의 주요 매개변수를 정의합니다.
| 품질관리 매개변수 | 승인 기준 | 시험방법 | 빈도 |
|---|---|---|---|
| 노반 평탄도 | 2m당 2mm 이하(3m당 3mm 이하) | ASTM F710 (직선자) | 면적의 100% (시각적 + 측정적) |
| 돌 제거 | 12mm 이상의 돌, 모든 뿌리, 날카로운 물체를 제거하십시오. | 육안 검사, 시험 압연 | 면적의 100% |
| 지오텍스타일 쿠션(필요시) | 부직포 ≥ 300g/m²(예리한 노반의 경우 500g/m²) | ASTM D5261 (단위 면적당 질량) | 롤당 (증명서) + 무작위 샘플링 |
| 패널 겹침(이중 트랙 용접) | 75~100mm | 줄자 | 모든 이음새, 10m 간격 |
| 용접 온도 (HDPE 1.5mm) | 400~450°C (두께/주변 온도에 따라 조절) | 적외선 온도계(교정됨) | 각 근무조 시작 시, 2시간마다 |
| 용접 속도(HDPE 1.5mm) | 2.0 – 2.8 m/min | 기계 디스플레이 + 스톱워치 | 각 근무조 시작 시, 2시간마다 |
| 공기 채널 테스트 압력 | 100~200kPa(2~5분 유지) | ASTM D7172 (공기 채널 시험기) | 이중 선로 이음매 100% |
| 진공박스 테스트 | -70kPa에서 5~10초 후에는 기포가 발생하지 않습니다. | ASTM D5641 (진공 상자) | 압출/단일 트랙 이음매 100% |
| 파괴 시험(박리 시험) | 모재 강도의 90% 이상, 연성 파괴 | ASTM D6392 (인장 시험기) | 이음매 500m당 1개 (최소) |
| 파괴적인 테스트(전단) | 모재 강도의 75% 이상, 연성 파괴 | ASTM D6392 (인장 시험기) | 이음매 500m당 1개 (최소) |
핵심 내용:지오멤브레인 현장 품질 관리 체크리스트에는 하부 지반 검증, 용접 매개변수 모니터링, 100% 비파괴 검사, 그리고 이음매 500m당 1개의 파괴 샘플링이 포함되어야 합니다.
재료 구조 및 구성: 지오멤브레인 설치 시 품질 관리 고려 사항
재료의 특성을 이해하면 지오멤브레인 현장 품질 관리 체크리스트를 개발하는 데 도움이 됩니다.
| 재산 | QC 확인 | 승인 기준 |
|---|---|---|
| 두께(공칭) | 납품된 롤에 대한 마이크로미터 측정 | 공칭값 ±10% (예: 1.5mm ±0.15mm) |
| 롤 규격 (폭, 길이) | 각 롤마다 줄자가 있습니다. | 너비 ±1%, 길이 ±1% |
| 표면 질감(질감이 있는 지오멤브레인) | 육안 검사, 질감 깊이 측정기 | 균일한 패턴, 깊이 0.25~0.75mm |
| 롤 손상(배송/취급 과정에서 발생) | 배포 전 각 롤에 대한 육안 검사 | 베인 상처, 찔린 상처, 깊은 긁힌 상처 없음 |
엔지니어링 통찰력:지오멤브레인 현장 품질 관리 체크리스트에는 설치 시작 전 입고 자재 검사 항목이 반드시 포함되어야 합니다. 손상된 롤은 폐기하거나 수리해야 합니다.
제조 공정: 공장 품질 관리가 현장 품질 관리 체크리스트에 미치는 영향
공장 품질은 현장 설치 성공에 직접적인 영향을 미칩니다.
수지 배합:공장 품질 관리팀은 일관된 카본 블랙 분산 및 항산화제 포장을 보장하며, 이는 용접성에 영향을 미칩니다.
압출:두께 허용 오차(±10%)는 현장 품질 관리팀에서 확인해야 합니다.
표면 질감:일정한 질감 깊이는 예측 가능한 마찰각을 보장합니다. 납품된 롤에서 이를 확인하십시오.
롤 와인딩:촘촘하게 감긴 롤은 패널 정렬에 영향을 줄 수 있는 곡률을 가질 수 있으므로, 배송 시 검사하십시오.
공장 테스트 보고서:각 배치별로 OIT, PENT, 인장, 인열, 천공 시험 보고서를 요청하십시오. 이 내용을 지오멤브레인 현장 품질 관리 체크리스트 문서에 포함시키십시오.
포장:자외선 차단 포장은 배송 시 손상되지 않은 상태여야 합니다. 포장이 손상된 경우 자외선으로 인한 변색 여부를 검사해야 합니다.
성능 비교: 유형별 라이너의 품질 관리(QC) 요구 사항
지오멤브레인과 기타 라이너 소재의 QC 강도 비교.
| 라이너 유형 | QC 테스트 강도 | 심 테스트 필요 | 파괴 시험 빈도 |
|---|---|---|---|
| HDPE 지오멤브레인 | 높은 (용접, 비파괴, 파괴) | 예 (공기 통로, 진공, 스파크) | 500m당 1개 |
| LLDPE 지오멤브레인 | 높음 (HDPE와 유사) | 예 | 500m당 1개 |
| PVC 지오멤브레인 | 중형 (화학 용접, 진공 시험) | 예 (진공 박스) | 500m당 1개 |
| GCL(지오신세틱 점토 라이너) | 낮음(겹침, 육안 검사) | 아니요 (겹치는 부분만 해당) | 해당 없음 |
결론:HDPE/LLDPE 지오멤브레인 현장 품질 관리 체크리스트는 GCL이나 PVC에 비해 훨씬 더 많은 테스트를 요구합니다.
지오멤브레인 산업 응용 분야 현장 품질 관리 체크리스트
각 애플리케이션마다 특정 품질 관리 요구 사항이 있습니다.
매립지 바닥 라이너:최고 수준의 품질 관리 강도: 100% 비파괴 검사, 250m마다 파괴 검사, 제3자 품질 보증 검사관 참여.
매립지 최종 덮개:바닥 깔개와 유사하지만 파괴 빈도를 낮출 수 있습니다(500m당 1회).
채굴 더미 침출 패드:250m마다 파괴 검사 실시 (산성 침출수로 인해 위험도 높음). 100% 공기 통로 검사 실시.
폐수 처리 연못:표준 품질 관리: 100% 비파괴 검사, 500m마다 파괴 검사 실시.
2차 격납 시설(탱크 단지):작은 영역의 경우 파괴 검사 빈도를 줄일 수 있지만, 100% 비파괴 검사가 필수적입니다.
지오멤브레인 현장 품질 관리에서 흔히 발생하는 업계 문제점
지오멤브레인 현장 품질 관리 체크리스트가 있었다면 예방할 수 있었을 실제 실패 사례들.
문제 1: 라이너 설치 전에 노반 천공이 발견되지 않음
근본 원인:하위 등급 품질 관리 기준점이 없습니다. 12mm 이상의 결석이 제자리에 남아 있습니다.해결책:지오멤브레인 현장 품질 관리 체크리스트에 노반 검증을 포함시키십시오. 라이너 설치 전에 시험 굴착 및 육안 검사를 실시하십시오.
문제 2: 부적절한 온도로 인한 냉간 용접 (파괴 검사 불합격)
근본 원인:용접 매개변수 모니터링이 이루어지지 않았습니다. 작업자가 기계를 보정하지 않았습니다.해결책:교대 근무 시작 시 온도를 확인하십시오. 500m마다 파괴 시험을 실시하십시오.
문제 3: 공기 채널 테스트를 통과했지만 나중에 누출이 발견됨
근본 원인:시험 중 이물질로 인해 공기 통로가 막혔습니다.해결책:테스트 전에 공기 통로를 청소하십시오. 의심스러운 부분은 진공 박스를 사용하여 2차 점검을 하십시오.
문제 4: 시험편에서 채취한 파괴 시료 (현장 접합부가 아님)
근본 원인:시공업체는 현장 이음매를 손상시키지 않도록 주의합니다.해결책:지오멤브레인 현장 품질 관리 체크리스트에는 파괴 샘플은 테스트 스트립이 아닌 현장 이음매에서 채취해야 한다는 내용이 명시되어야 합니다.
지오멤브레인 현장 품질 관리의 위험 요인 및 예방 전략
위험 요소: 파괴 검사 빈도가 부적절함:발견되지 않은 봉제선 결함.완화:최소 500m당 1개, 중요 용도의 경우 250m당 1개.
위험 요소: 독립적인 제3자 품질 보증/품질 관리 부재계약자 편견.완화:IAGI 인증을 보유한 독립 QA 검사원을 모집합니다.
위험 요소: 문서 누락(추적 불가능):품질 관리 규정 준수 여부를 확인할 수 없습니다.완화:지오멤브레인 현장 품질 관리 체크리스트에는 서명된 보류 지점, 테스트 보고서 및 일일 기록이 포함되어야 합니다.
위험 요소: 악천후(비, 바람, 추위)에서의 용접 작업융합 불량.완화:QC 체크리스트에 날씨 제한을 포함합니다. 비, 바람 > 25km/h 또는 -10°C 미만에서는 용접이 금지됩니다.
조달 가이드: Geomembrane 현장 품질 관리 체크리스트 요구 사항을 지정하는 방법
B2B QA/QC 사양을 위한 8단계 체크리스트를 따르세요.
자격을 갖춘 설치팀이 필요합니다.IAGI 또는 GRI 인증 용접공 및 설치공. 품질 관리 계획에 인증 번호를 포함하십시오.
노반 품질 관리 유지 시점을 지정하십시오:지반 평탄도(≤ 2mm/2m) 및 결석 제거가 확인될 때까지 라이너를 설치하지 마십시오.
용접 매개변수 모니터링 로그가 필요합니다:온도, 속도, 압력은 2시간마다 기록됩니다. 교정은 매일 검증됩니다.
모든 이음매에 대해 비파괴 검사를 실시하도록 명시하십시오:이중 트랙: 공기 채널 테스트. 단일 트랙/압출: 진공 박스 또는 스파크 테스트.
파괴 검사 빈도를 명시하십시오:용접 유형별로 이음매 500m당 최소 1개의 샘플을 채취해야 합니다. 중요 용도의 경우 250m당 1개의 샘플을 채취해야 합니다.
승인 기준을 정의합니다.박리 강도 ≥ 90% 모재 강도, 전단 강도 ≥ 75% 모재 강도, 연성 파괴(취성 파괴 없음).
제3자 품질보증 검사관 필요:독립적인 검사관이 모든 테스트를 참관하고 보류 사항에 대해 서명합니다.
문서 요구 사항을 포함합니다:일일 품질 관리 기록, 파괴 시험 보고서, 비파괴 시험 도면, 수리 기록. 모든 서류는 계약업체와 품질 관리 검사관의 서명이 있어야 합니다.
엔지니어링 사례 연구: 매립지 라이너용 지오멤브레인 현장 품질 관리 체크리스트
프로젝트 유형:도시 고형 폐기물 매립지 바닥 라이너(1.5mm HDPE).
위치:미국 중서부.
프로젝트 규모:10만 제곱미터.
지오멤브레인 현장 품질 관리 체크리스트가 시행되었습니다:
- 하부지반: 평탄도 확인 완료(≤ 2mm/2m). 12mm 초과 자갈 제거. 300g/m² 지오텍스타일 설치.
- 용접: 온도 425°C, 속도 2.5m/min, 압력 0.45MPa. 2시간마다 기록됨.
- 비파괴 검사: 100% 공기 통로 테스트(200kPa, 3분 유지). 6건의 누출을 발견하고 수리했습니다.
- 파괴 시험: 250m당 1개 샘플(총 40개 샘플). 38개 샘플 통과(박리 강도 310~350N/25mm), 2개 샘플 불합격(냉간 용접). 불합격된 이음매는 수리 후 재시험.
- 외부 품질보증 검사관이 상주합니다.
결과:5년 동안 누수 없음. 규제 기관 검사 통과. 이 사례는 엄격한 지오멤브레인 현장 품질 관리 체크리스트가 라이너 파손을 예방한다는 것을 보여줍니다.
자주 묻는 질문: 지오멤브레인 현장 품질 관리 체크리스트
Q1: 지오멤브레인 이음매에 대한 최소 파괴 시험 빈도는 얼마입니까?
GRI GM17에서는 용접 유형별로 이음매 500m당 최소 1개의 샘플을 매일 채취하도록 요구합니다. 중요 적용 분야(매립지 바닥 차수막)의 경우 250m당 1개의 샘플을 채취하는 것이 권장됩니다. 이는 모든 지오멤브레인 현장 품질 관리 체크리스트의 핵심 요소입니다.
Q2: 지오멤브레인 이음매에 필요한 비파괴 검사에는 어떤 것들이 있습니까?
이중 트랙 열 용접: 공기 채널 시험(100~200kPa, 2~5분 유지). 단일 트랙 및 압출 용접: 진공 박스 시험(ASTM D5641) 또는 스파크 시험(ASTM D7240). 모든 용접 이음매에 대해 100% 시험을 실시해야 합니다.
Q3: 파괴적 박리 시험의 합격 기준은 무엇입니까?
박리 강도는 모재 강도의 90% 이상이어야 하며, 연성 파괴(네킹, 스트레치 마크)가 발생해야 합니다. 1.5mm HDPE(모재 ~320N/25mm)의 경우, 최소 박리 강도는 288N/25mm입니다.
질문 4: 용접기는 얼마나 자주 교정해야 합니까?
각 교대 근무 시작 시 및 온도 조정 후에는 표면 고온계를 사용하여 쐐기 실제 온도를 측정하십시오. (표시되는 온도가 정확하지 않을 수 있습니다.) 지오멤브레인 현장 품질 관리 체크리스트에 기록하십시오.
Q5: 비가 오는 날씨에도 지오멤브레인을 설치할 수 있나요?
아니요. 이음매 부분은 반드시 건조해야 합니다. 비가 오는 동안 용접하지 마십시오. 비 예보가 있으면 설치된 패널을 덮어 두십시오. 품질 관리 체크리스트에 날씨 제한 사항을 포함하십시오.
Q6: 지오멤브레인 설치에 필요한 바닥면의 평탄도는 어느 정도입니까?
ASTM F710에 따라 2m당 2mm 이하(3m당 3mm 이하)의 오차를 허용합니다. 2m 직선자를 사용하여 측정하고, 오차 발생 시 기록하십시오. 이는 지오멤브레인 현장 품질 관리 점검표에서 매우 중요한 사전 설치 점검 항목입니다.
Q7: 지오멤브레인 품질보증/품질관리 테스트는 누가 수행해야 합니까?
설치 계약업체와 독립적인 제3자 품질 보증 검사관. 검사관은 인증(IAGI, GRI)을 보유하고 대규모 프로젝트에 상주해야 합니다.
Q8: 지오멤브레인 품질 관리에 필요한 문서는 무엇입니까?
일일 품질 관리 기록(용접 매개변수, 날씨), 비파괴 검사 지도(검사 위치 및 결과 표시), 파괴 검사 보고서(박리/전단), 수리 기록 및 서명된 보류 지점 확인서.
질문 9: 파괴 시험 샘플은 어떻게 복구됩니까?
절단 부위는 압출 용접을 이용하여 모든 면에 최소 150mm의 겹침이 있도록 접합합니다. 접합된 부분은 비파괴 검사(진공 상자)를 실시합니다. 수리 내역은 품질 관리 체크리스트에 기록합니다.
Q10: 지오멤브레인 현장 품질 관리 체크리스트는 규제 준수에 있어 어떤 역할을 합니까?
규제 기관(EPA, 주 환경 기관)은 매립지 라이너에 대한 문서화된 품질 관리를 요구합니다. 허가 준수 및 최종 승인을 위해서는 서명된 보류 항목과 시험 보고서가 포함된 완성된 체크리스트가 필요합니다.
