댐 라이닝 재료

1. 댐 라이닝 재료 제품 개요

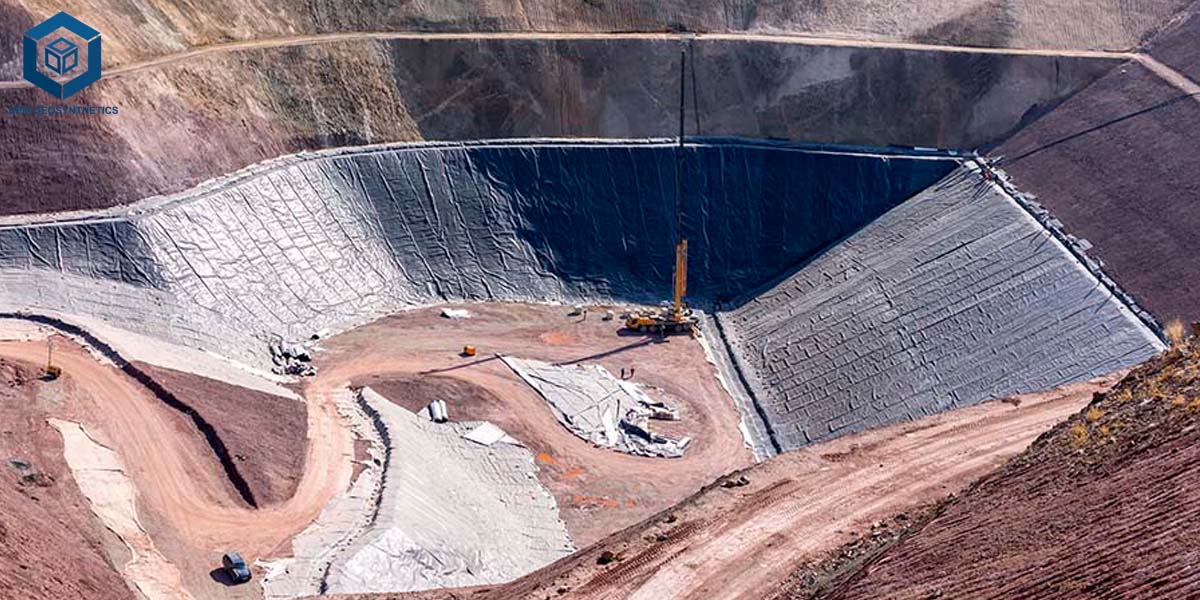

댐 라이닝 재료는 댐 및 저수지 건설에서 누수 방지 및 물 보유라는 두 가지 목적을 수행하는 첨단 불투수성 지오멤브레인입니다. 흙댐이나 암석댐의 상류면 또는 중간 코어에 설치하면 완벽하게 밀봉된 방수층을 형성하여 물의 누출을 방지하고 댐의 안전성을 향상시키며 수리 구조물의 수명을 연장합니다.

2. 댐 라이닝 재료 – M재료 구성

2.1 HDPE(고밀도 폴리에틸렌) 댐 라이닝 재료

HDPE 댐 라이닝 소재는 고밀도 폴리에틸렌 수지에 특수 성분을 첨가하여 우수한 기계적 특성과 장기간 내노화성을 부여한 제품입니다. 촘촘하게 채워진 분자 구조로 인해 제품은 불투과성이 높을 뿐만 아니라 환경 응력 균열에 대한 저항성을 갖게 됩니다.

2.1.1 일반적인 첨가제 및 기능:

카본 블랙(2.0~3.0%): 자외선 차단 기능을 향상시켜 햇빛에 의한 분해를 방지합니다.

산화방지제: 가공 과정 및 제품 수명 전반에 걸쳐 산화를 방지합니다.

열 안정제: 다양한 온도에서 재료의 성능을 유지하는 데 도움을 줍니다.

2.1.2 재료 특성:

수증기 투과율이 매우 낮아 누수 제어가 매우 철저합니다.

뛰어난 인장 강도와 펑크 방지 능력

산, 알칼리, 염과 같은 화학 물질의 공격에 매우 강합니다.

댐 건설에 사용될 경우 30~50년의 수명을 기대할 수 있을 정도로 내구성이 매우 뛰어납니다.

2.2 LLDPE(선형 저밀도 폴리에틸렌) 댐 라이닝 재료

LLDPE 댐 라이닝 재료는 선형 저밀도 폴리에틸렌 수지로 만들어집니다. 이 재료는 분자 사슬 구조로 인해 유연성을 지닙니다. 또한, 다양한 성능 향상 첨가제를 함유하여 불규칙하거나 복잡한 댐 구조물에 적용하기에 더욱 적합합니다.

2.2.1 일반적인 첨가제 및 기능:

카본 블랙(2.0~3.0%): 야외 설치 시 자외선 차단 기능을 추가합니다.

항산화제: 열 노화를 방지하는 데 도움을 줍니다.

가공 안정제: 균일한 압출과 일정한 판재 두께를 확보합니다.

2.2.2 재료 특성:

HDPE보다 더 유연하고 더 오래 늘어날 수 있습니다.

사면 침하 및 변형에 대한 더 나은 적응성

우수한 내펑크성과 평균적인 인장강도를 갖추고 있습니다.

형태가 복잡하거나 지반 조건이 다양한 댐에 효과적입니다.

2.3 PVC(폴리염화비닐) 댐 라이닝 재료

폴리염화비닐(PVC)은 PVC 댐 라이닝 재료 제조에 사용되는 주요 수지입니다. 이 수지에 가소제와 안정제를 혼합하여 원하는 유연성과 취급 용이성을 갖춘 완제품을 만듭니다.

2.3.1 일반적인 첨가제 및 기능:

가소제: 제품을 더 부드럽고 유연하게 만듭니다.

자외선 안정제: 햇빛으로 인한 제품 손상을 방지합니다.

열안정제: 가공 중 가열 시 제품의 분해를 방지합니다.

2.3.2 재료 특성:

뛰어난 유연성을 제공하며 설치도 간편합니다.

중소형 댐의 밀폐 성능 면에서 우수함

HDPE 및 LLDPE에 비해 자외선에 장시간 노출될 경우 내성이 떨어집니다.

가혹한 환경에 노출될 경우 수명이 단축됩니다.

2.4 EPDM 고무 댐 라이닝 재료

EPDM 댐 라이닝 소재는 합성 고무 폴리머에 충전제와 경화제를 혼합하여 높은 탄성과 내후성 등의 바람직한 특성을 갖도록 제조됩니다.

2.4.1 일반적인 첨가제 및 그 기능:

탄소 필러: 기계적 강도 향상

가황제: 탄성을 위한 가교 결합을 제공합니다.

항산화제 및 자외선 차단제: 풍화 작용에 강함

2.4.2 결과적인 성능 특성:

높은 수준의 탄력성과 유연성

풍화 작용 및 극한 온도에 대한 뛰어난 저항성

다소 펑크에 강함

주로 야외 또는 소형 저수지 라이닝

2.5 댐 라이닝 복합재료(지오멤브레인+지오텍스타일)

댐 라이닝에 사용되는 복합 재료는 폴리머 지오멤브레인과 접착 또는 적층된 지오텍스타일을 결합하여 설치 중 향상된 보호 및 안전성을 제공합니다.

2.5.1 재료 구성 요소 및 첨가제:

표준 안정제 패키지가 포함된 HDPE 또는 LLDPE 지오멤브레인

쿠션 및 여과 기능을 위한 부직포 지오텍스타일 층

2.5.2 결과적인 성능 특성:

향상된 뚫림 및 찢어짐 저항성

라이너와 노반 사이의 마찰 증가

응력 분포가 더욱 고르고 손상 방지 기능이 향상됩니다.

위험도가 높거나 암반이 많은 댐 기초 공사에 적합합니다.

2.6 첨가제 배합이 전반적인 성능에 미치는 영향

첨가제의 종류와 양은 댐 내벽 성능에 상당한 영향을 미칩니다.

카본 블랙 함량이 높을수록 자외선 저항성은 향상되지만, 동시에 유연성은 저하됩니다.

균형이 잘 잡힌 항산화 시스템은 제품의 수명을 크게 연장할 수 있습니다.

가소제는 유연성을 향상시킬 수 있지만 장기적인 내구성에는 해로울 수 있습니다.

치밀하게 설계된 배합은 댐 라이닝이 구조적 요건과 환경적 요건, 두 가지 기준을 모두 충족하도록 보장합니다.

3. 댐 라이닝 재료 – 불투수성 및 수리 성능

3.1 불투수성 및 누수 방지 메커니즘

HDPE 댐 라이너는 수리 전도율이 매우 낮은 단일 연속 지오멤브레인으로, 댐 본체와 기초를 통한 물의 이동을 효과적으로 차단하는 장벽 역할을 합니다. 촘촘하게 배열된 고분자 매트릭스는 침투 경로를 차단하고, 저수된 물을 토양 및 암반층과 분리합니다. 불투수층은 내부 침식 및 파이핑 현상을 방지하고, 누수로 인한 물 손실을 막아 댐의 저수 용량을 유지합니다. 따라서 댐 라이너 재료는 댐 구조물의 안정성을 연장시켜 댐 운영의 장기적인 안전성을 확보합니다.

3.2 지속적인 수압 하에서의 수리적 안정성

이 라인 덕분에 저수지 댐 라이너는 지속적인 정수압 하중 하에서도 불투수성을 온전히 유지하고, 크리프 변형, 균열 또는 기계적 강도 저하의 징후를 보이지 않습니다. 라이너는 저수지가 만수위 상태일 때 발생하는 수압을 장기간 견딜 수 있습니다. 따라서 라인의 수리학적 성능은 댐의 전체 수명 동안 보장됩니다. 댐 라이너의 안정성은 누수로 인한 부력 발생을 줄여주는데, 이는 댐 내부 압력 상승을 방지하는 데 중요한 역할을 합니다. 결과적으로 댐의 수리학적 불안정성과 구조적 파손에 대한 저항력을 향상시킵니다.

3.3 수위 변동 및 동적 조건에서의 성능

흙댐 라이너는 계절 변화, 운영상의 수위 저하, 급격한 담수 주기 등으로 인한 수위 변동을 효과적으로 관리할 수 있습니다. 이 소재는 반복적인 수리적 하중과 하중 제거에도 인장 강도와 유연성을 유지하므로 피로로 인한 손상을 방지할 수 있습니다. 지오멤브레인 라이너는 급격한 수위 변화나 폭우와 같은 동적 조건에서도 누수 제어 시스템으로서의 효율성을 유지하여 적절한 수리적 거동과 댐의 안전성을 보장합니다.

3.4 전반적인 댐 안전 및 서비스 수명에 대한 기여

누수를 효과적으로 제어하고 수리학적으로 안정적인 상태를 유지하는 것은 댐의 HDPE 라이너 재질이 댐 전체의 안전성을 확보하는 데 매우 중요합니다. 누수 감소는 내부 구조물에 가해지는 스트레스를 줄이고, 기초의 약화를 방지하며, 장기적으로 유지보수 비용을 절감하는 것을 의미합니다. 이러한 수리학적 성능 특성은 댐의 수명을 연장하고 정상적인 조건뿐만 아니라 극한 조건에서도 댐의 신뢰성을 향상시키는 데 핵심적인 역할을 합니다.

4. 댐 라이닝 재료 – 설치 및 용접 성능

4.1 준비 및 현장 설치

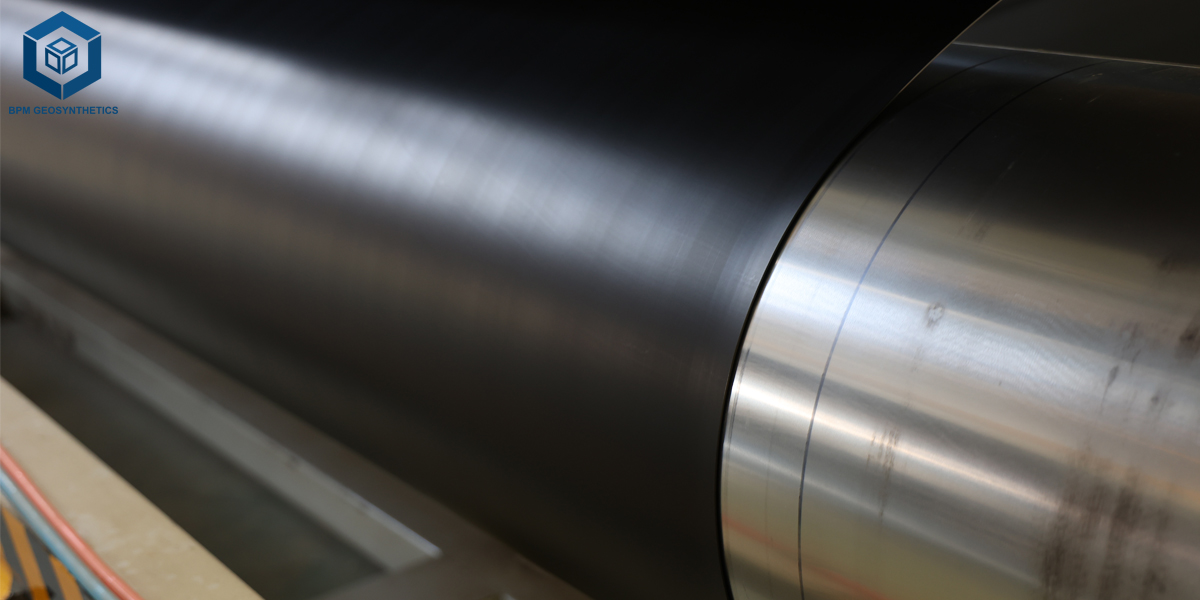

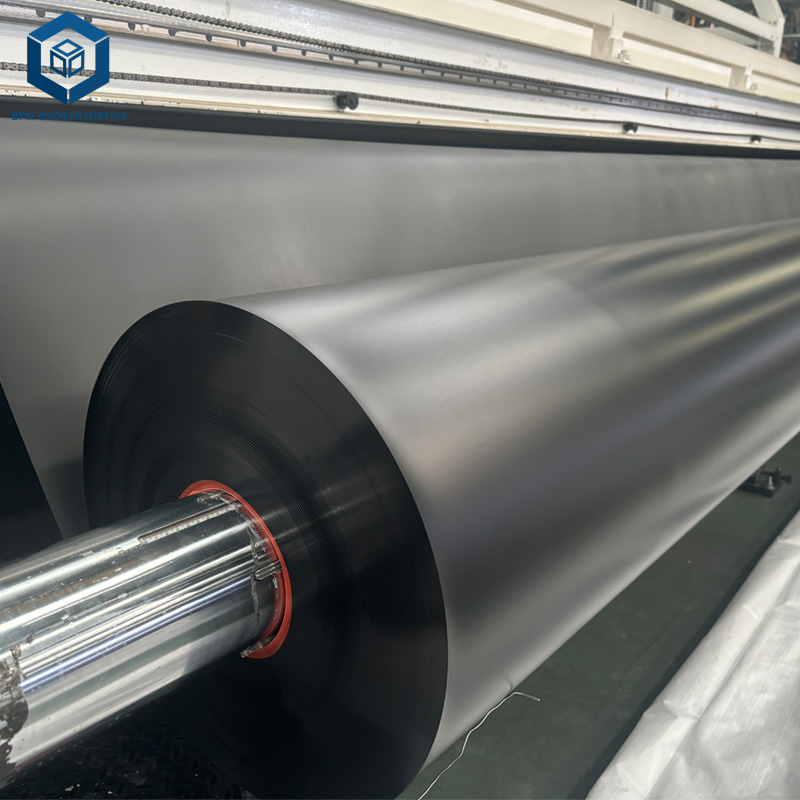

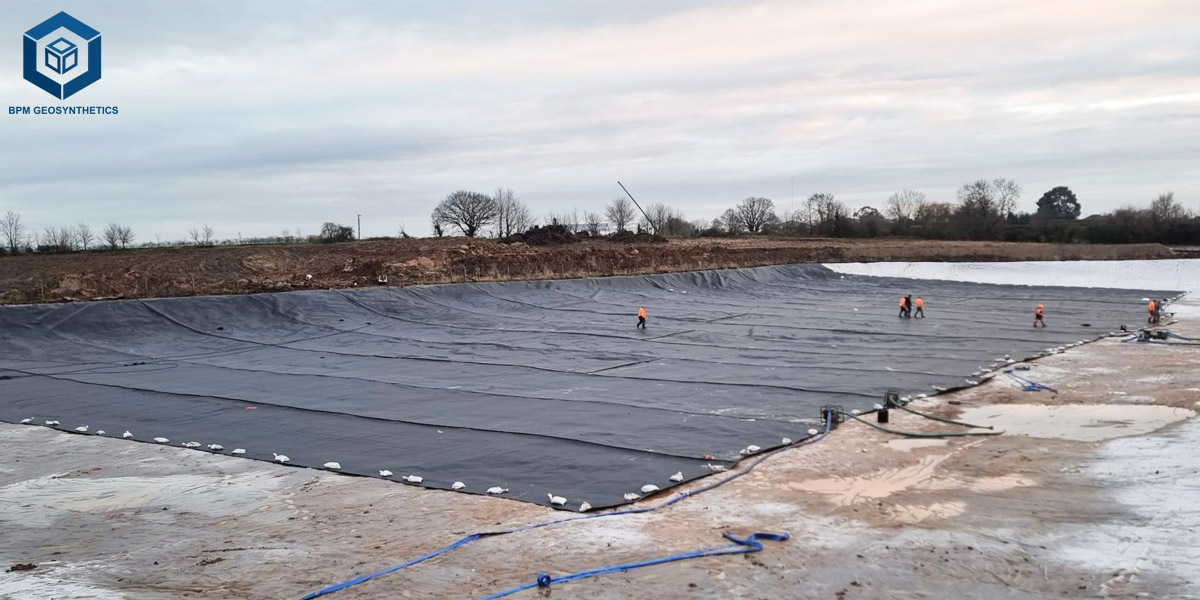

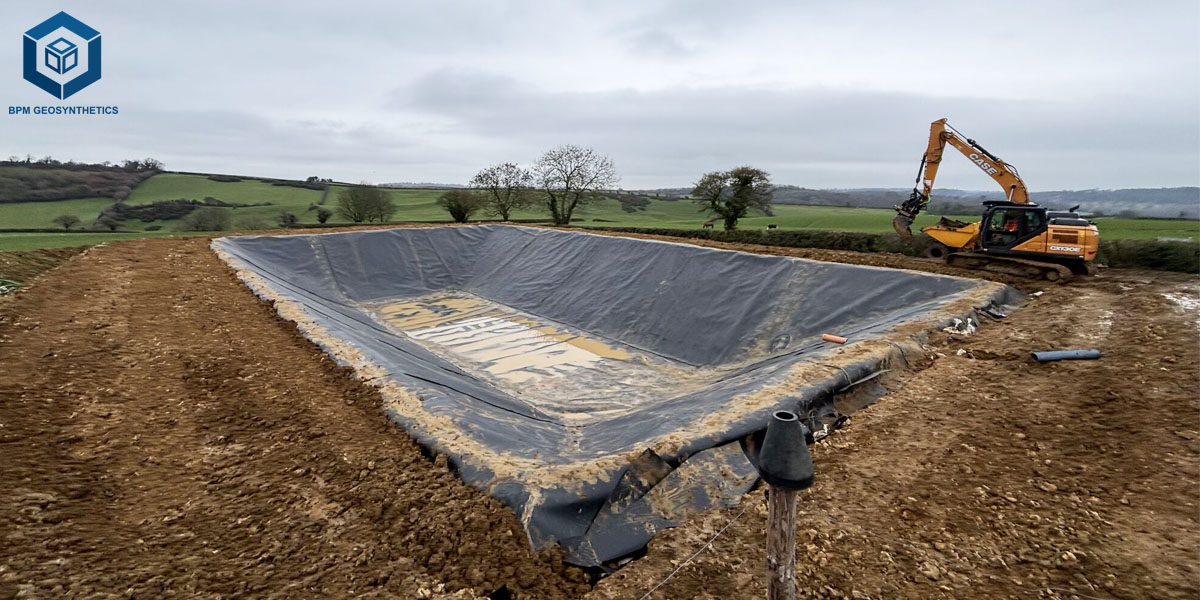

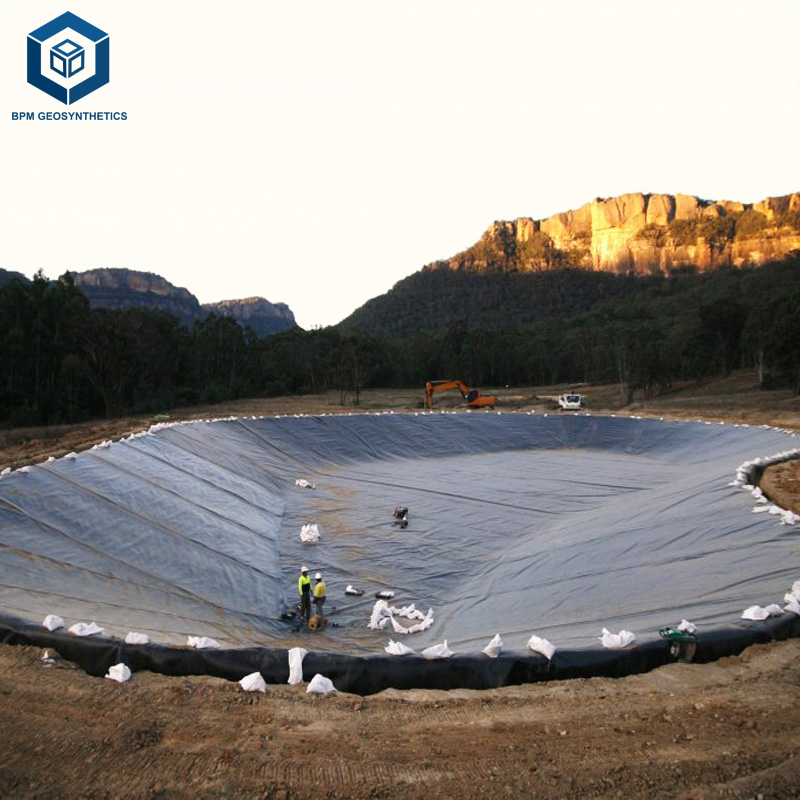

댐 지오멤브레인 시트 소재는 효율적인 현장 설치를 위해 설계되었습니다. 롤 형태로 넓은 패널로 공급되어 이음매 수를 최소화하고 설치 시간을 단축합니다. 설치 전, 지반을 평탄화하고 날카로운 물체를 제거하며 필요한 경우 보호용 지오텍스타일 층을 깔아 지반을 적절히 준비해야 합니다. 그런 다음 HDPE 멤브레인을 조심스럽게 펼쳐 정렬하고 흙, 콘크리트 또는 기계식 앵커 시스템을 사용하여 가장자리를 고정합니다. 주름, 접힘 및 성능 저하를 유발할 수 있는 국부적인 응력 지점을 방지하려면 적절한 지반 준비와 패널 배치가 매우 중요합니다.

4.2 용접 및 이음매 건전성

이음매 용접은 연속적인 방수성을 확보하는 데 매우 중요한 단계입니다. 댐 라이닝 재료는 다음과 같은 방법으로 용접할 수 있습니다.

- 열 쐐기 용접 – HDPE 및 LLDPE 라이너에 널리 사용되며 패널 가장자리를 따라 강력한 열 융합을 제공합니다.

- 압출 용접 – 패치 작업, 수리 또는 불규칙한 이음새 부분에 적합합니다.

고품질 용접은 HDPE 지오멤브레인 라이너 소재 자체와 동등하거나 그 이상의 강도를 가진 균일한 이음매를 생성합니다. 냉간 용접, 기포 또는 약한 접합과 같은 이음매 결함을 방지하려면 적절한 온도, 압력 및 용접 속도가 필수적입니다. 적절한 이음매 테스트(예: 공기 채널 테스트 또는 박리 테스트)는 누출 없는 성능과 장기적인 내구성을 보장합니다.

4.3 보조 시스템과의 호환성

댐 라이닝 재료는 다음과 같은 보호 및 지지 시스템과 완벽하게 호환됩니다.

- 펑크 방지 및 쿠션을 위한 토목섬유 층

- 라이너 아래의 정수압을 완화하기 위한 배수층 또는 배수 셀

- 경사면, 가장자리 및 수로용 고정 및 종단 시스템

설치 과정에서 이러한 시스템을 통합하면 기계적 안정성이 향상되고, 라이너 들림 현상이 방지되며, 수력 효율이 보장됩니다. 정밀한 설치, 적절한 용접 및 시스템 통합의 조합은 다양한 수위 및 환경 조건에서도 안정적인 댐 성능을 보장합니다.

4.4 설치 후 유지보수 고려사항

설치 후에는 이음매와 고정 지점을 주기적으로 점검하는 것이 좋습니다. 경미한 손상을 조기에 발견하면 압출 용접이나 호환 가능한 패칭 방법을 사용하여 수리할 수 있습니다. 적절하게 용접 및 설치된 라이너는 일반적으로 최소한의 유지보수만으로 수십 년간 방수성과 수리학적 안정성을 제공합니다.

5. 보호 및 배수 시스템과의 호환성

5.1 부직포 지오텍스타일과의 통합

댐 라이닝 재료는 일반적으로 부직포 지오텍스타일과 함께 설치되어 완충 및 보호 기능을 제공합니다. 지오텍스타일 층은 불규칙한 지반 재료로 인한 천공 위험을 줄이고 국부적인 응력을 분산시켜 설치 안전성과 라이닝의 장기적인 내구성을 향상시킵니다.

5.2 배수층 및 배수 셀과의 호환성

댐 라이닝 재료 아래 또는 뒤쪽에 배수층 또는 배수 셀을 설치하여 정수압을 완화하고 누수를 제어합니다. 이러한 시스템은 물의 흐름을 제어하고, 양력을 줄이며, 압력 축적을 방지하여 라이닝 시스템의 안정적인 수리적 성능을 보장합니다.

5.3 콘크리트 또는 석재 피복층을 이용한 보호

노출된 경사면에서 댐 라이닝 재료는 콘크리트 슬래브, 사석 또는 석재 덮개층으로 보호되는 경우가 많습니다. 이러한 보호 시스템은 라이닝을 기계적 손상, 자외선 노출 및 수압 침식으로부터 보호하는 동시에 다양한 수위 조건에서도 경사면의 안정성을 유지합니다.

5.4 시스템 수준 성능 및 내구성

지오멤브레인, 지오텍스타일, 배수 시스템 및 보호 레이어를 결합하여 댐 안전성을 향상시키고 유지 관리 요구 사항을 줄이며 장기적인 수력 및 환경 부하에서 서비스 수명을 크게 연장하는 통합 라이닝 시스템을 만듭니다.‌‍‍‌

6. 댐 라이닝 재료 – 제품 상세 정보 FAQ

Q1: 댐 라이닝 재료의 주요 용도는 무엇입니까?

댐 라이닝 재료는 다음과 같은 곳에 널리 사용됩니다.

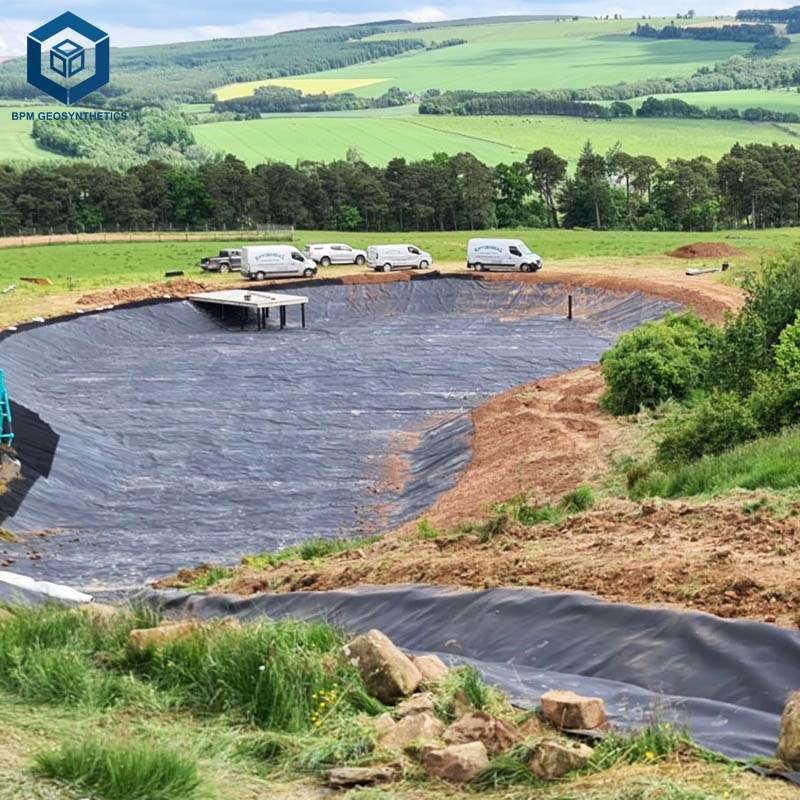

흙댐과 제방댐

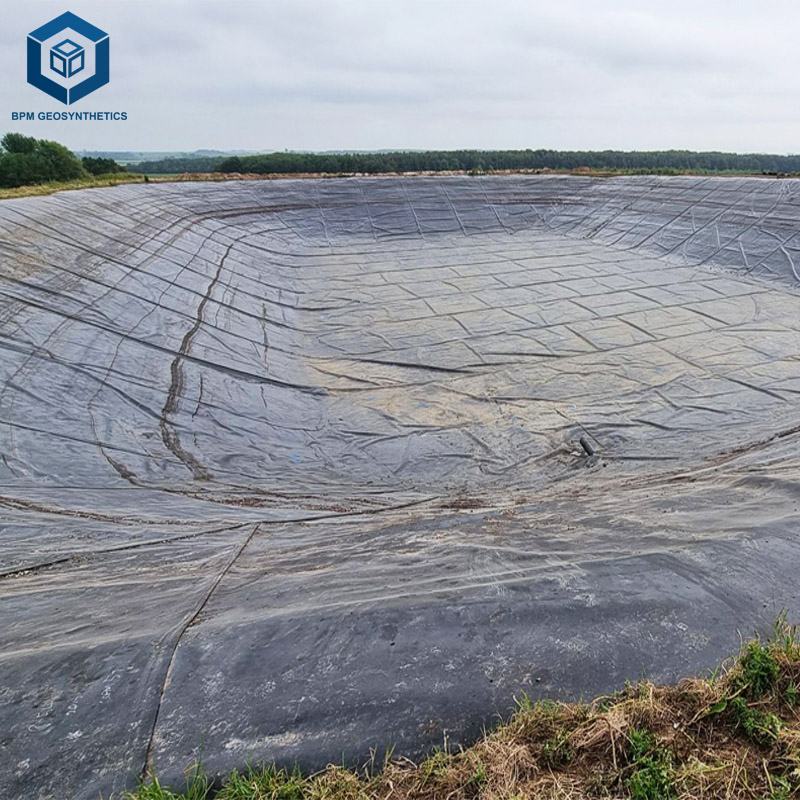

용수 공급 및 관개용 저수지

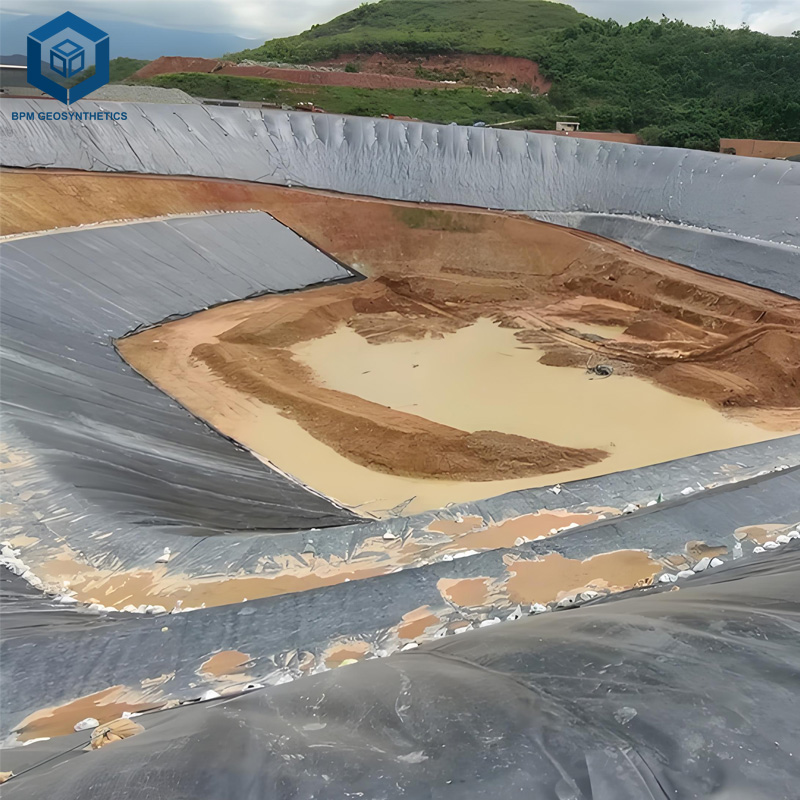

수력 발전 및 홍수 조절 댐

산업 및 광산 폐수 저장

농업 및 양식 저수지

Q2: 댐 라이닝 재료의 일반적인 수명은 얼마나 됩니까?

댐 라이닝 재료는 적절하게 설치될 경우 최소한의 유지보수로 30~50년의 수명을 제공합니다. 정기적인 점검과 국부적인 손상에 대한 시기적절한 보수는 대규모 재건축 없이 지속적인 방수 성능을 보장합니다.

사용 수명은 라이너 두께, 자외선 노출, 수질, 설치 품질에 따라 달라집니다.

Q3: 댐 내벽재가 손상된 경우 수리할 수 있습니까?

예. 대부분의 손상은 압출 용접이나 호환 가능한 패치 방법을 사용하여 수리할 수 있습니다. 적절한 수리를 통해 전체 라이너 시스템을 교체하지 않고도 방수 기능을 복원할 수 있습니다.

결론

댐 라이닝 재료는 댐 및 저수지 프로젝트에서 장기적인 누수 제어와 구조적 안전성을 확보하는 데 매우 중요한 역할을 합니다. 베스트 프로젝트 머티리얼 주식회사BPM 토목섬유BPM 지오신세틱스는 최고급 원자재로 제조되고 엄격한 품질 관리 기준에 따라 생산되는 고품질 댐 라이닝 솔루션을 제공합니다. 검증된 성능, 안정적인 용접 특성, 그리고 강력한 기술 지원을 바탕으로, BPM 지오신세틱스는 전 세계적으로 내구성이 뛰어나고 안전하며 비용 효율적인 댐 라이닝 시공 분야에서 신뢰받고 추천받는 파트너입니다.
